HF kompaktni aparat za zavarivanje cijevi u čvrstom stanju s novom strukturom

Umjesto tradicionalnog odvojenog tipa rasporeda ispravljačkih ormara i inverterskih ormara, ovaj novi kompaktni HF uređaj za zavarivanje cijevi u čvrstom stanju integrira dvije osnovne funkcionalne jedinice u jedan kompaktni ormar. Ova integracija ne samo da smanjuje ukupni otisak opreme pojednostavljivanjem strukture sustava, već također skraćuje unutarnju udaljenost ožičenja između dviju jedinica, minimizirajući interferenciju signala i poboljšavajući stabilnost prijenosa energije tijekom procesa proizvodnje zavarenih cijevi.

Solid State HF Compact Pipe Welder obično se sastoji od sljedećih dijelova:

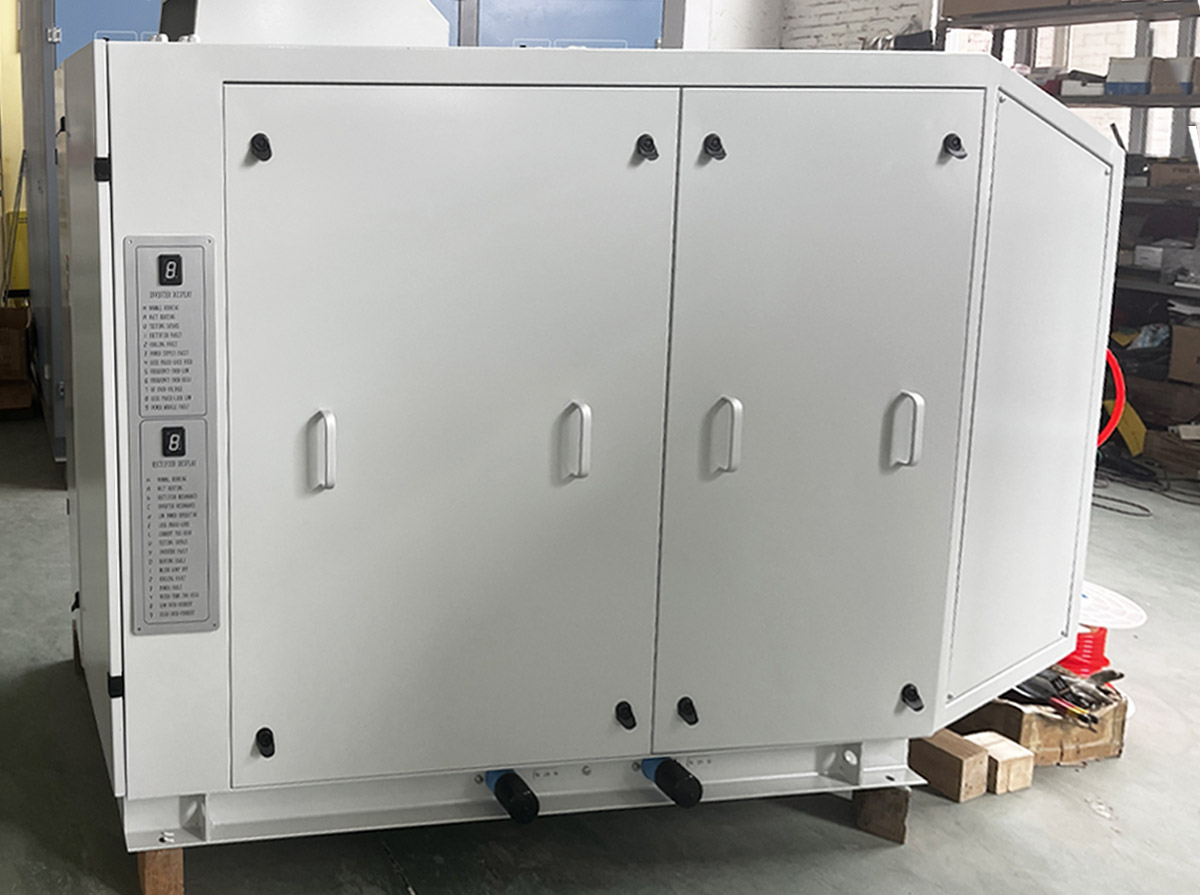

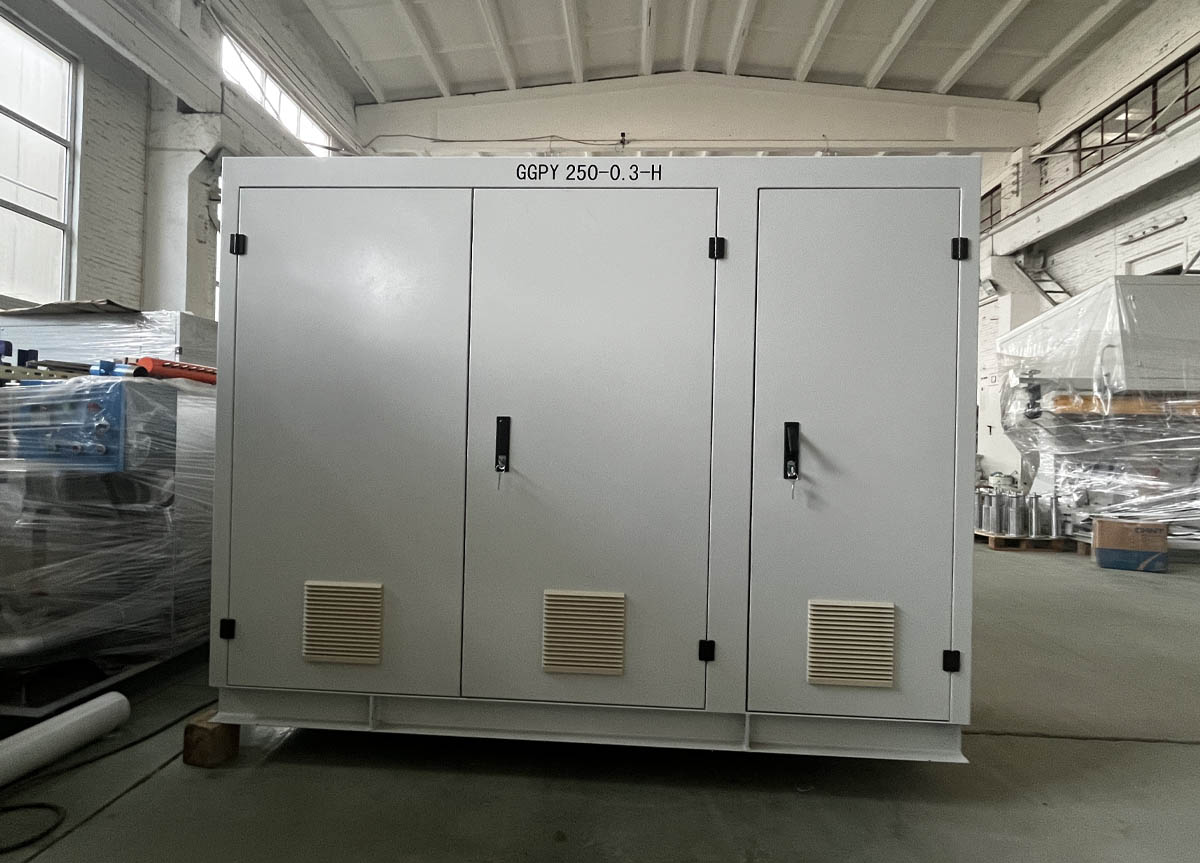

1. Nova struktura čvrstog HF kompaktnog zavarivača cijevi Glavni ormarić:

Koristimo ovu novu strukturu koja čini ormar ispravljača i invertera sve u jednom ormariću. Ovaj novi dizajn može uštedjeti više prostora i jednostavan za povezivanje kabela za korisnike. Za ovu novu strukturu sada dizajniramo od 50Kw do 400Kw. Ako je uređaj za zavarivanje veće snage, ipak predlažemo upotrebu posebne vrste aparata za zavarivanje cijevi.

2. Ormar za suhe transformatore

Unutar ovog ormarića sa suhim transformatorom opremili smo suhim silaznim transformatorom, koji umjesto tradicionalnog uljnog transformatora može lako završiti isporuku u mnoge zemlje.

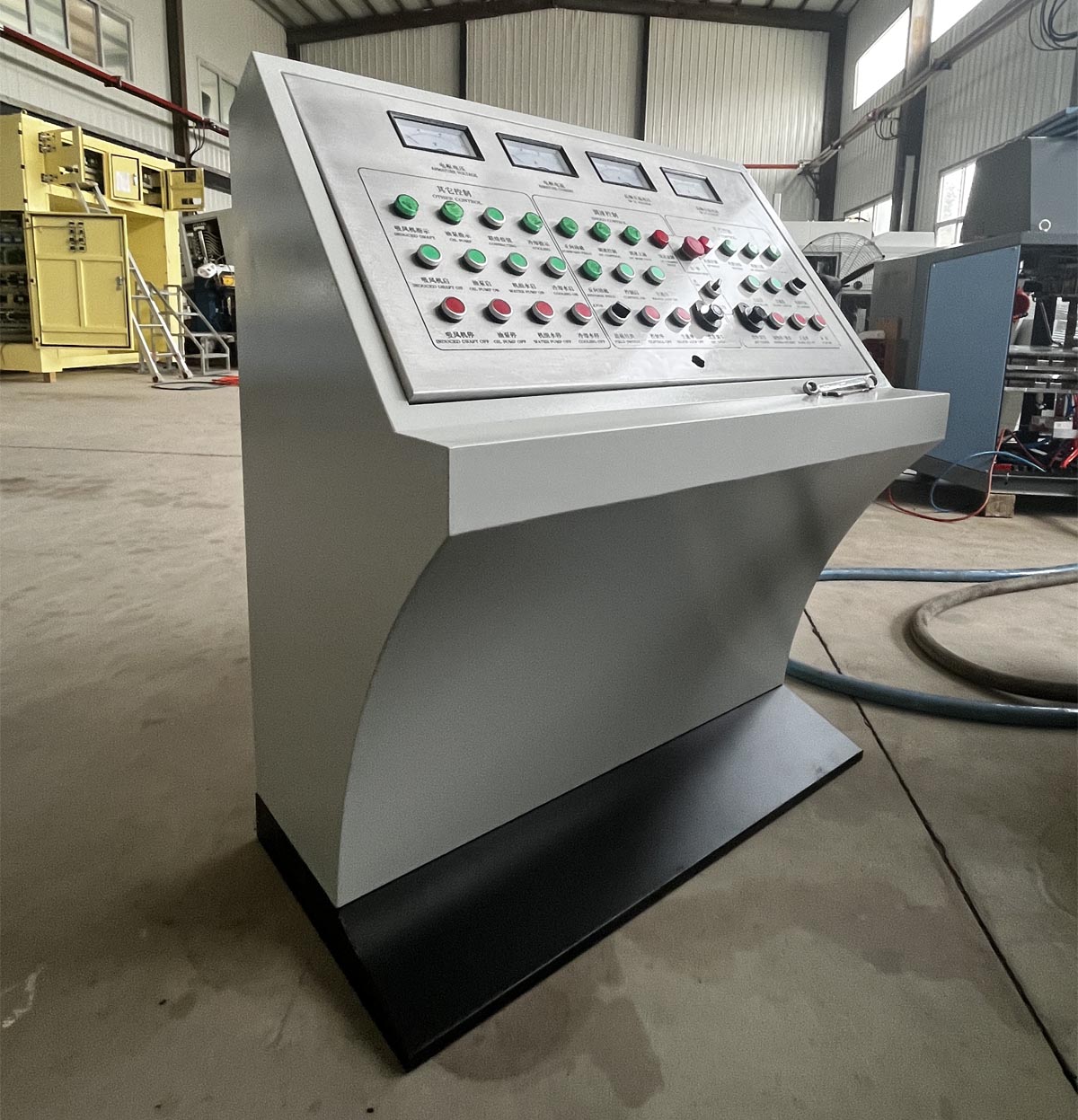

3.Konzola

Središnja upravljačka konzola može postići daljinsko upravljanje čvrstim HF kompaktnim zavarivačem cijevi, ormarićem za kontrolu brzine (vozač), hladnjakom vode, ventilatorima itd. Oprema.

4.sustavi hlađenja: sustav hlađenja voda-voda ili sustav hlađenja zrak-voda po izboru

Sustav hlađenja nove konstrukcije HF kompaktnog zavarivača cijevi u čvrstom stanju uglavnom se koristi za hlađenje zatvorenog kruga s unutarnjom cirkulacijom visokofrekventnog zavarivača i ormarića za kontrolu brzine (pokretač) s vodenim hlađenjem. Obično ima dvije vrste: sustav hlađenja zrak-voda i sustav hlađenja voda-voda. Sustav hlađenja zrak-voda može raditi samostalno, a sustav hlađenja voda-voda mora biti opremljen rashladnim tornjem ili bazenom. Ova oprema zauzima malo područje, a ulazna temperatura vode za napajanje grijanjem učinkovito se kontrolira ispod 40°C kako bi se osigurala dugoročna stabilnost opreme za grijanje.
