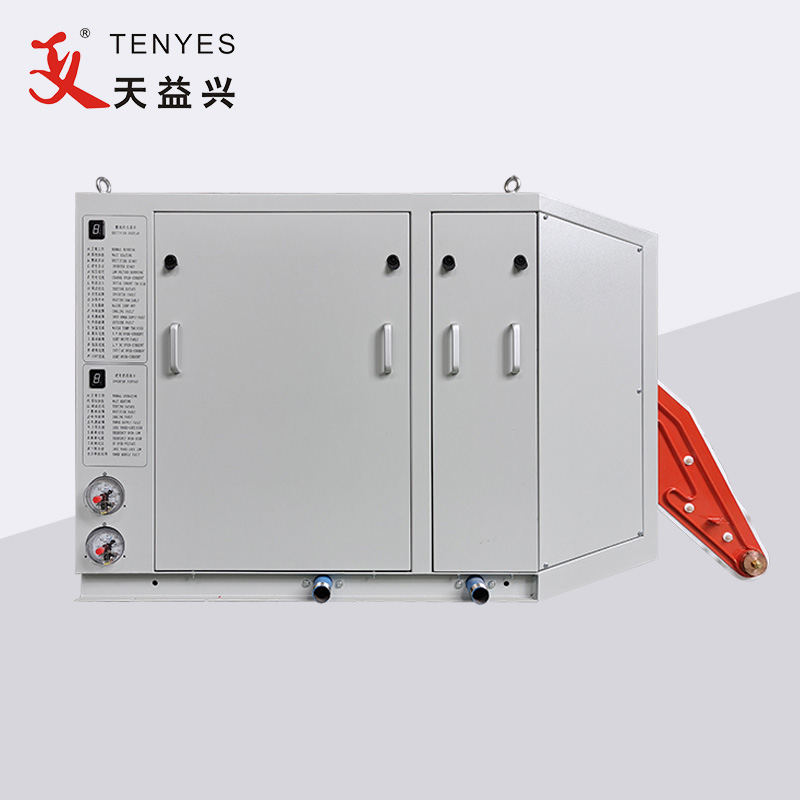

TENYES je tvrtka sa sjedištem u Kini koja je specijalizirana za proizvodnju visokokvalitetne opreme za visokofrekventno zavarivanje u čvrstom stanju, uključujući 100KW visokofrekventni kompaktni uređaj za zavarivanje cijevi u čvrstom stanju. Kao profesionalni proizvođač i dobavljač, tvrtka nudi niz proizvoda dizajniranih da zadovolje potrebe različitih industrijskih aplikacija. Visokofrekventni visokofrekventni kompaktni uređaj za zavarivanje cijevi od 100 KW ima kompaktan i lagan dizajn. Kombiniranjem ispravljačkog i inverterskog dijela u jedan ormarić, ukupni volumen stroja smanjen je za preko 50% u usporedbi s konvencionalnim visokofrekventnim aparatom za zavarivanje slične veličine. Uz to, njegova je težina smanjena za više od 30%, što stroj čini prenosivijim i prostorno učinkovitijim.
Naziv opreme: 100KW visokofrekventni kompaktni aparat za zavarivanje cijevi
Specifikacije opreme: GGPY100KW

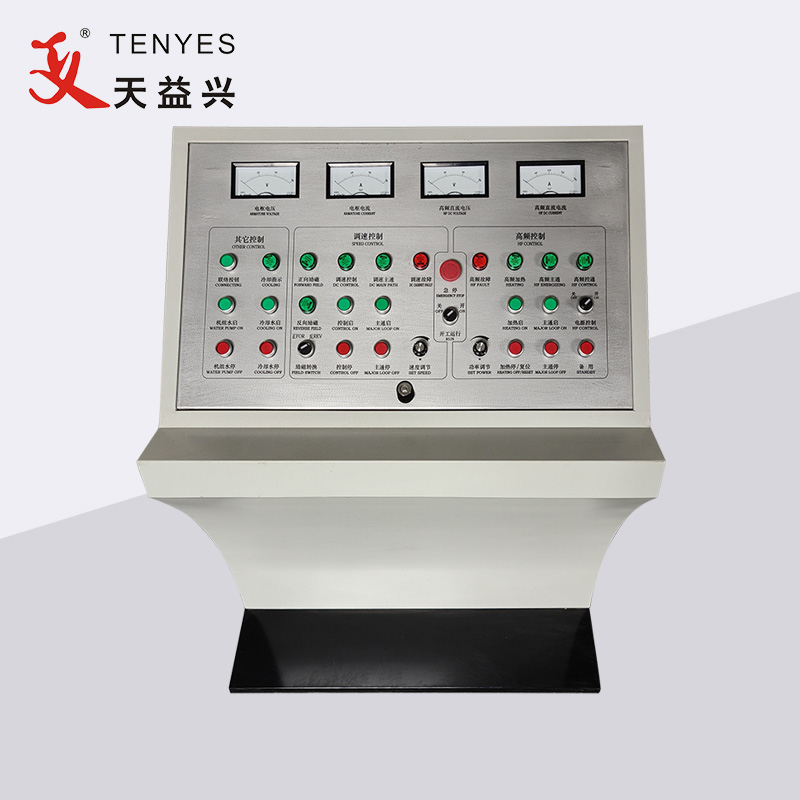

Komponente: glavni ormar, upravljačka konzola, rashladni sustav
Upotreba opreme: uglavnom se koristi za zavarivanje običnih cijevi od ugljičnog čelika, nehrđajućeg čelika, aluminija i drugih obojenih metala.
Značajke:
1. Faktor visoke snage: Faktor snage ≥ 0,95, za ovu opremu nije potrebna dodatna oprema za kompenzaciju jalove snage.
2. Ušteda energije i visoka učinkovitost: Budući da je konvencionalni visokofrekventni izolacijski silazni transformator uklonjen, linija za međusobno povezivanje značajno je smanjena, tako da je gubitak jalove snage smanjen. Ispitivanja su pokazala da višenamjenski uređaj štedi oko 30% u usporedbi s konvencionalnim čvrstim visokofrekventnim napajanjem.
3. Izlazna snaga je stabilna: izlazni koeficijent valovitosti je mali, zavarena čelična cijev ima manje neravnina, zavareni šav je ujednačeniji, završna obrada je visoka, a kvaliteta zavara je dobra.
4. Mala veličina, mala težina, pojednostavljeno povezivanje, potpuna zaštita, vrijeme zaštite lanca greške ≤10us, prikladno otklanjanje pogrešaka i održavanje te pouzdanija oprema.
① Promjer čelične cijevi φ 7- φ 12
② Debljina stijenke čelične trake je 0,2-1 mm
③ Metoda zavarivanja: indukcijsko zavarivanje
④ Brzina zavarivanja: 60-130 M/min
① Nazivna snaga: 100KW
② Nazivni istosmjerni napon: 250 V
③ Nazivna istosmjerna struja: 450A
④ Nazivna frekvencija: 600KHZ
⑤ Ukupna učinkovitost: ≥ 85%
⑥ Izlazna visokofrekventna snaga: ≥ 100kW
① Oblik napajanja: trofazna četverožična strujna frekvencija AC, linijski napon 380 ± 5%,
② Kapacitet napajanja: više od 100kVA.
③ Faktor snage: ≥ 0,85
④ Kabel za napajanje: plastična bakrena žica ≥ 75 mm2po fazi, žica za uzemljenje ≥ 30 mm2
Kompaktni visokofrekventni uređaj za zavarivanje cijevi od 100 KW uključuje ispravljač i pretvarač.
ispravljački dio: koristi se za promjenu trofaznog 380V AC ispravljača u 0-250V podesivu istosmjernu struju nakon regulacije napona, kako bi se zadovoljile potrebe kasnije inverterske jedinice. Ugrađeni trofazni ispravljački most, kondenzator za punjenje, IGBT most, reaktor za izravnavanje, uređaj za filtriranje, upravljački i zaštitni krug i instrument za prikaz.
Karakteristike upravljačkog kruga ispravljača: njime upravlja mikroračunalo s jednim čipom (mcs89c51) i digitalni integrirani krug velikih razmjera, s visokom preciznošću upravljanja, brzim odzivom i jasnim prikazom stanja.
Način zaštite softvera: visoka prekomjerna struja (9), niska prekomjerna struja (8), vanjska greška (4), greška u dolaznom napajanju (gubitak faze, prenapon, podnapon, ozbiljna neravnoteža trofaznog napona, zaslon 3), greška rashladne vode (2), neodgovarajući omjer napona i struje (L), greška pretvarača (Y).
Zaštita hardvera: zaštita od glavnog prekidača, apsorpcija otpora kapacitivnosti, zaštita od otpora (zaštita od munje), zaštita od brzog taljenja.
inverterski dio: pretvara 0-250 istosmjernu struju koju šalje ispravljački ormar u visokofrekventnu struju od stotina kHz kako bi zadovoljio potrebe zavarenih cijevi.
Inverterski ormar sastoji se od sljedećih dijelova: jedinica za napajanje, kanalni kondenzator, reaktancija curenja, upravljački krug, rashladni klima uređaj itd.
