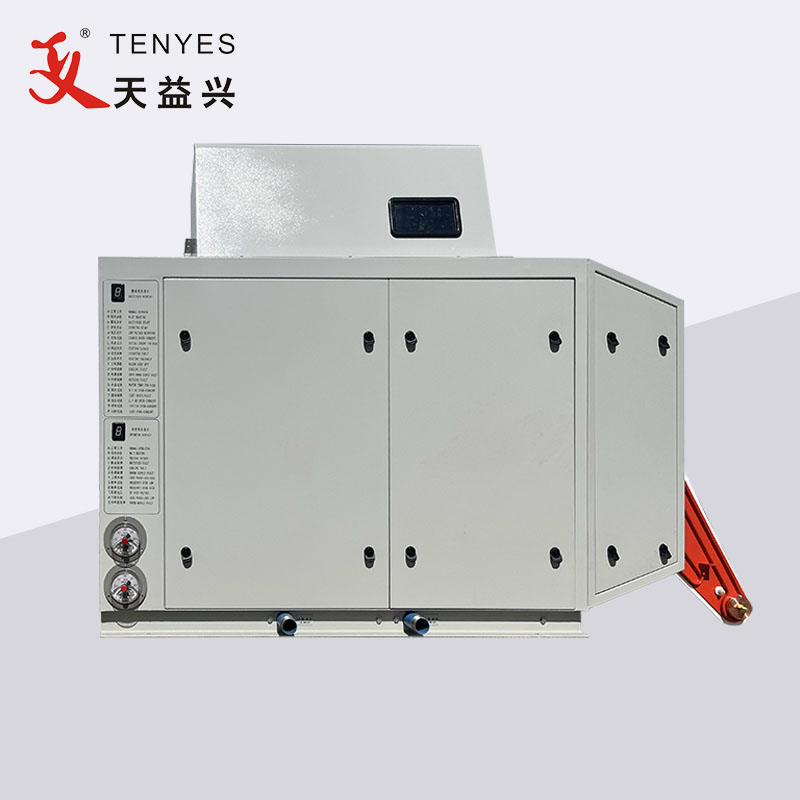

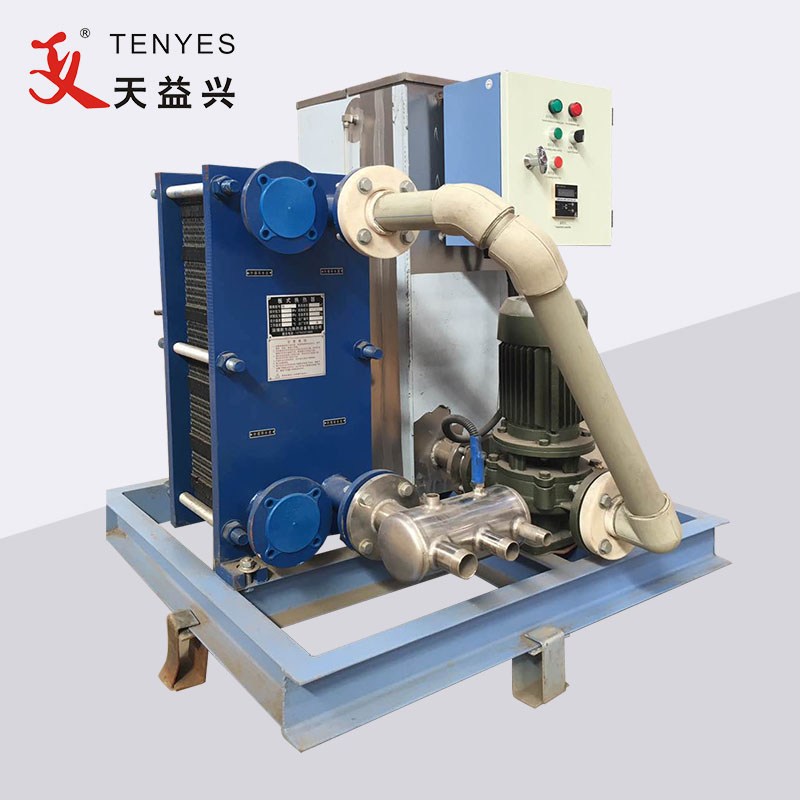

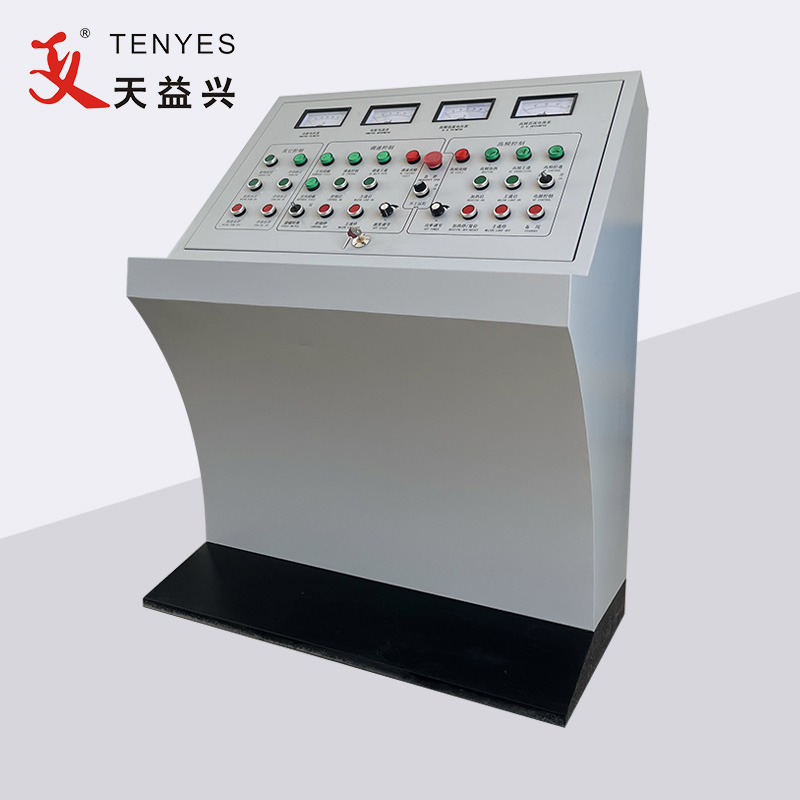

Visokofrekventni kompaktni aparat za zavarivanje cijevi od 150 KW

Budući da tiristorski ispravljač prihvaća kontrolu faznog pomaka, regulacija snage je podešavanje napona promjenom kuta okidača. Krug apsorbira sinusni val s nedostajućim kutom iz električne mreže i ostavlja drugi dio sinusnog vala s nedostajućim kutom u električnu mrežu. Očito, lijevi dio sadrži veliki broj harmonika. U isto vrijeme, faktor snage je nizak zbog različitih faza napona i struje (što je niži istosmjerni izlazni napon, niži je faktor snage).

Teorijski izračun i ispitivanje pokazuju da kada je kut okidanja trofaznog potpuno kontroliranog mosnog ispravljača nula, ili kada se koristi nekontrolirani mosni ispravljač sastavljen od dioda, generirani harmonik je vrlo mali, a faktor snage vrlo visok (više od 0,9). Međutim, u praktičnoj primjeni mora imati funkciju kontinuiranog podešavanja istosmjernog napona (to jest, podešavanja izlazne snage), a oprema ne može zauvijek raditi na punom naponu. Kako bi oprema imala minimalni harmonik, najveći faktor snage i podesivu izlaznu snagu, mora se dodati još jedan uređaj za regulaciju napona iza nekontroliranog ispravljačkog mosta.

Stoga smo nakon intenzivnog istraživanja razvili tehnologiju numeričkog upravljačkog ispravljača i dobili nacionalni patent (zl201520767232. X).

Trofazni četverožični 380V, 50Hz AC koji se koristi u općoj industriji ispravlja se pomoću "trofaznog ispravljačkog mosta" (sastavljenog od šest ZP dioda i jednokratnog ispravljanja) kako bi postao pulsirajući 300Hz DC, a zatim se transformira u glatki DC nakon LC filtriranja (sastavljen od reaktancije i kapacitivnosti), a zatim se transformira u AC s kontroliranom frekvencijom i naponom većim od deset kHz nakon inverzije i regulacije napona jednofaznim inverterskim mostom (sastavljenim od četiri skupine IGBT-ova), zatim postaje niskonaponski pulsirajući Istosmjerna struja nakon snižavanja visokofrekventnog transformatora i diodnog ispravljanja (sekundarno ispravljanje), a zatim postaje glatka niskonaponska istosmjerna struja nakon izglađivanja i filtriranja reaktancije ili kondenzatora.

Jednofazni inverterski most sastavljen od IGBT-a ima dvije funkcije: inverter i regulaciju napona. Drugim riječima, izlazni napon se može prilagoditi prema proizvodnim potrebama dok se istosmjerni napon pretvara u izmjenični.

Visokofrekventni transformator koristi ferit kao magnetski vodljivi materijal, a primarni omjer transformacije dizajniran je prema potrebama, s malim volumenom, niskom cijenom i visokom učinkovitošću vodljivosti.

Visokofrekventni kompaktni aparat za zavarivanje cijevi TENYES od 150 KW s PWM numeričkom kontrolom ima sljedeće prednosti:

1) Visoki faktor snage: faktor snage ≥ 0,92, nema potrebe za dodavanjem opreme za kompenzaciju jalove snage.

2) Nisko harmonično onečišćenje: općenito nema potrebe za dodavanjem dodatne opreme za obradu harmonika

3) Stabilna izlazna snaga: izlazna valovitost ≤ 0,2%, a oštrica zavarene cijevi je ujednačenija.

4) Velika brzina zaštite: vrijeme zaštite za blokiranje greške ≤ 10 μ S. Oprema je pouzdanija.

5) Visoka energetska učinkovitost: budući da je gubitak jalove snage smanjen, učinkovitost cijelog stroja je poboljšana.
