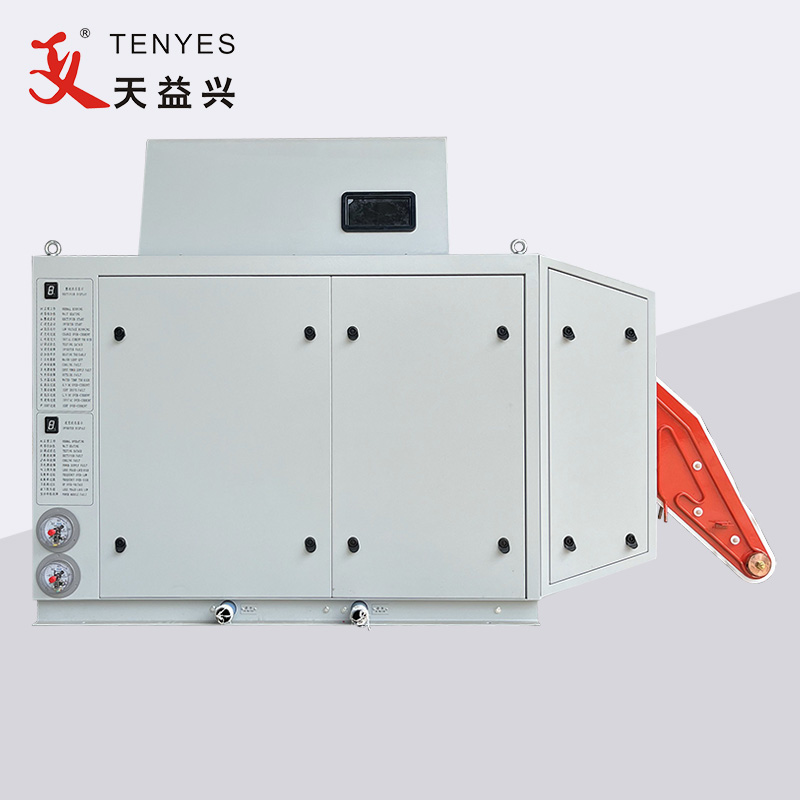

TENYES je vrlo ugledna kineska tvrtka s dobro uspostavljenom reputacijom za proizvodnju opreme za zavarivanje visokofrekventnih cijevi u čvrstom stanju, uključujući 300KW kompaktni visokofrekventni uređaj za zavarivanje cijevi. Visokofrekventni kompaktni aparat za zavarivanje cijevi TENYES 300KW je naprednog dizajna, tehnoloških značajki i pouzdane opreme za zavarivanje. Kompaktni visokofrekventni uređaj za zavarivanje cijevi od 300 KW koristi kabinet digitalnog upravljačkog ispravljača i PWM preklopno napajanje za povećanje faktora snage zavarivača, a DC koristi reaktanciju ravnog vala kao filtar za ispunjavanje radnih zahtjeva pretvarača kako bi se smanjiti valovitost izlaznog napona zavarivača i poboljšati indeks valnog koeficijenta.
Model |
GGP300-0.3-H |
Primjena |
Zavarivanje ugljičnog čelika, pocinčane čelične trake, nehrđajućeg željeza, aluminija i drugih materijala, raspon debljine stijenke od 0,5-1,5 mm. Zavarivanje (okrugla cijev, kvadratna cijev, cijev posebnog oblika, kompozitna cijev) itd. Brzina zavarivanja je 60-130 metara u minuti. |
Gruba veličina |
2435mm*900mm*1800mm (D*Š*V) |
Način zavarivanja |
indukcijski tip |
Nazivna izlazna snaga |
300kW |
Nazivni istosmjerni napon |
240V |
Nazivna istosmjerna struja |
1500A |
Nazivna frekvencija |
300KHZ |
Cijela učinkovitost |
η≥90% |
Faktor valovitosti |
<1% |
Kapacitet distribucije električne energije |
≥360kVA |
Faktor snage |
≥0,96 |
Napon napajanja |
3-fazni 380V/50Hz (oprema može raditi na naponu 380V±5%) |
Poštovani kupci, zahvaljujemo vam što ste odabrali našu opremu. Učinit ćemo sve što je u našoj moći da surađujemo s vama u dobroj vjeri, da naša oprema i usluge nakon prodaje dobro rade, da postignemo najbolje performanse i stvorimo maksimalnu korist za vas.
Kako bismo izbjegli nepotrebne gubitke, sada bismo željeli opisati više pojedinosti o zahtjevima za instalaciju i korištenje opreme i probleme na koje treba obratiti pozornost.
Ova oprema je stroj visoke tehnologije i pažljivo su je razvili inženjeri naše tvrtke na temelju zajedničke visoke frekvencije u čvrstom stanju naše tvrtke. Također se ovaj zavarivač koristi u području zavarenih cijevi s ravnim šavovima (indukcijsko zavarivanje, kontaktno zavarivanje), kaljenja, tvrdog lemljenja i tako dalje. U usporedbi s izvornom i normalnom čvrstom visokofrekventnom opremom, ima sljedeće prednosti:
1. Mala veličina i lagana težina: ispravljački dio i inverterski dio instalirani su u jednom ormariću. Instalacija je kompaktna i razumna. Ukupni volumen je 50% manji od obične visokofrekventne opreme iste specifikacije, a težina je smanjena za više od 30%.
2. Ušteda energije i ušteda vode: bez silaznog transformatora, kabeli za međusobno povezivanje su očito skraćeni, a faktor snage je čak 0,95, čime se smanjuju mnogi gubici u liniji ili kabelima. Ispitivanja su pokazala da ova oprema može uštedjeti više od 5% električne energije od obične poluprovodničke visokofrekventne opreme istih specifikacija.
3. Dio ispravljača usvaja diodni nekontrolirani ispravljački most, tako da nema potrebe za prepoznavanjem faze, a trofazno napajanje ABC je slobodno spojeno, što je zgodno za testiranje i održavanje.
Glavni krug ovog uređaja je u osnovi isti kao tiristorsko međufrekventno napajanje (vidi priloženu sliku). Trofazni 380V AC ulazi u trofazni most pune kontrole i postaje pulsirajući DC. Reaktor za izravnavanje i uređaj za filtriranje pretvaraju ovaj DC filtar u ravni DC, a zatim postaju visokofrekventni AC opskrbni spremnik kroz jednofazni inverterski most. Krug (kondenzator i induktor čine spremnik) djeluje kao oscilirajući izvor energije.
