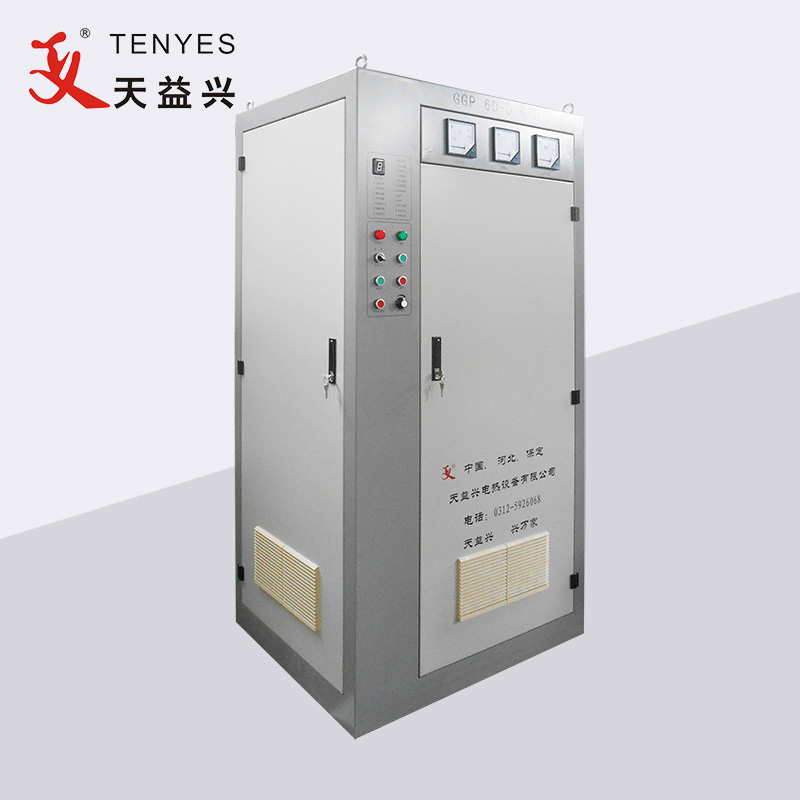

Visokofrekventni stroj za zavarivanje cijevi TENYES 60KW dizajniran je za indukcijsko zavarivanje ravnih šavova čeličnih cijevi. Cijeli set zavarivača sastoji se od ormarića za ispravljanje, ormarića s inverterom (ormarić s prorezima), cirkulacijskog sustava hlađenja za meku vodu, središnje upravljačke konzole, izlazne sabirnice, indukcijskog/kontaktnog sustava za zavarivanje itd. Poluprovodnički visokofrekventni stroj za zavarivanje dizajniran je prema kontinuiranim operacijama.
Inverterski izlazni ormarić koji pruža visokofrekventno napajanje za zavarivanje čeličnih cijevi, IRFP460 i dioda za brzi oporavak (FRD) DSEI60-06P američke IR korporacije i njemačke IXYS korporacije koriste se za formiranje pretvarača električne energije kao glavnog uređaja za napajanje. Izlazna snaga jednoslojnog modula napajanja je veća od 50 KW, usvajajući 2 sloja modula napajanja (za razliku od 100 KW) paralelno s cijelim strojem. Nazivna radna frekvencija je 450 KHZ. Maksimalna izlazna snaga cijelog stroja može doseći 100KW. Isti moduli napajanja mogu se međusobno mijenjati.
Nazivna izlazna snaga: 60kW
Način zavarivanja: indukcijski tip
Nazivni istosmjerni napon: 250V
Nazivna istosmjerna struja: 250A
Nazivna frekvencija: 450KHZ
Ukupna učinkovitost: η≥85%
Napon napajanja: 3-fazni 380V/50Hz (oprema može raditi na naponu 380V±5%)
Kapacitet distribucije energije: ≥65kVA
Faktor snage: ≥0,85
Kabel za napajanje: svaka faza bakrenog kabela prekrivenog plastikom ≥70 mm2, žica za uzemljenje≥20 mm2
Opis |
Kompozicija / Model |
Kol. |
Stroj za zavarivanje cijevi visoke frekvencije od 60KW |
Ispravljački ormarić |
1 |
Inverter kabinet |
1 |
|
konzola |
1 |
|
Transformator |
1 |
|
Voda-voda sustav hlađenja |
1 |
