Tvrtka TENYES u Kini predana je pružanju inovativnih, pouzdanih i učinkovitih rješenja za zavarivanje za sve ljubazne kupce. Stroj za visokofrekventno zavarivanje cijevi od 200 KW ima korisničko sučelje koje pruža optimalne performanse, veliku brzinu zavarivanja i mogućnosti uštede energije za klijente. Ispravljački ormarić visokofrekventnog stroja za zavarivanje cijevi od 200 KW sadrži trofazni ispravljački most upravljan tiristorom koji koristi tiristore za podešavanje kuta ispravljanja α i time kontrolira izlaznu snagu napajanja. Filtrirani istosmjerni napon zatim ulazi u visokofrekventni pretvarač, a izlaz je jednofazna visokofrekventna snaga koja ulazi u rezonantni krug. Energija visoke frekvencije isporučuje se opterećenju kroz mehanizam za usklađivanje i podešavanje, čime se dovršava zavarivanje čelične cijevi.
I. Upotreba opreme: zavarivanje čeličnih cijevi

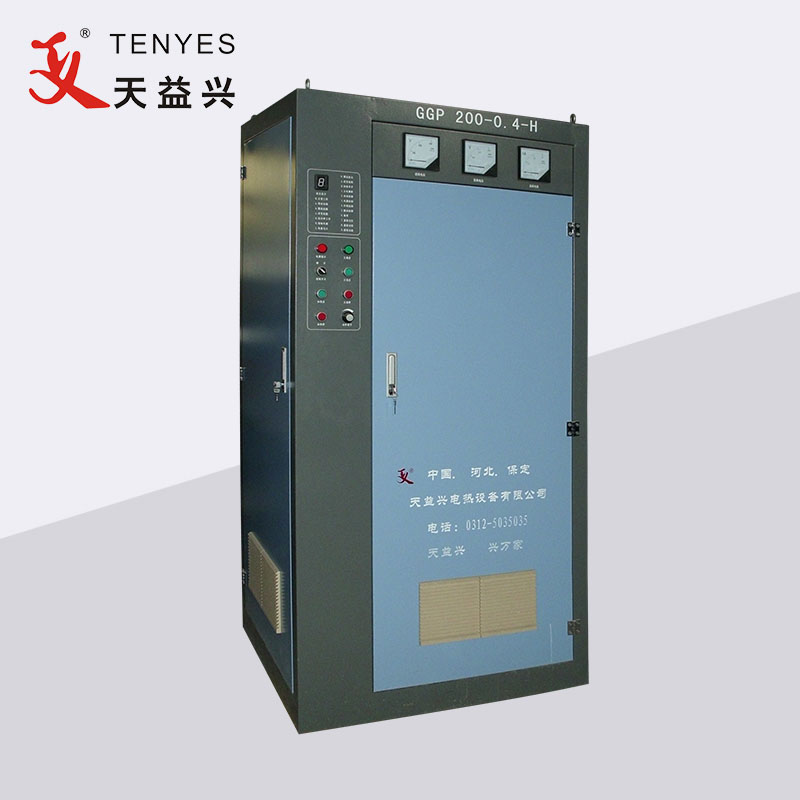

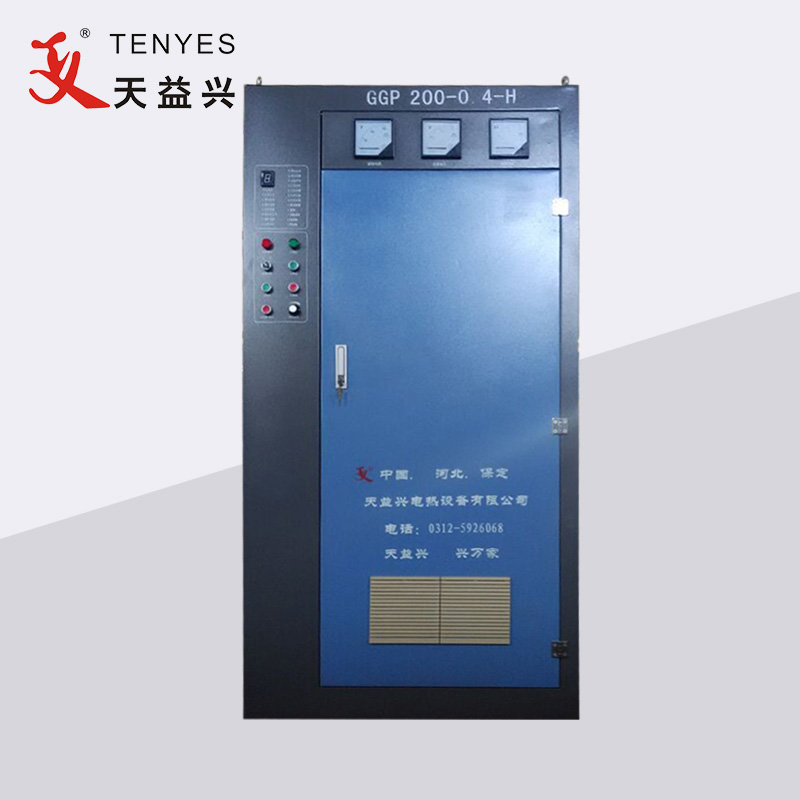

II. Naziv i model opreme: visokofrekventni uređaj za zavarivanje čvrstog stanja, GGP200-0,35-H
III. Solid State High Frequency Welder uključuje sljedeću opremu:
Kabinet za ispravljanje
Inverter kabinet
Centralna upravljačka konzola
Step-down transformator
Ormar istosmjernog pogona
Sustav hlađenja voda-voda
Nosač za trodimenzionalno podešavanje
glava za kontaktno zavarivanje
IV. Tehnički parametri opreme
A) Primjena visokofrekventnog stroja za zavarivanje cijevi od 200 KW
Promjer čelične cijevi: φ35-φ76mm
Debljina stijenke čelične trake: 1,5-3,25 mm
Način zavarivanja: kontaktni tip
Brzina zavarivanja: 60-100m
B) Radni parametri visokofrekventnog stroja za zavarivanje cijevi od 200 KW
Nazivna snaga: 200KW
Nazivni istosmjerni napon: 240V
Nazivna istosmjerna struja: 1000A
Nazivna frekvencija: 350KHZ
Učinkovitost: ≥85%
Izlazna visokofrekventna snaga: ≥200KW
C) Zahtjevi za napajanje visokofrekventnog stroja za zavarivanje cijevi od 200 KW
Oblik napajanja: trofazni četverožilni sustav naponske frekvencije izmjenične struje,
linijski napon 380V±5%
Kapacitet distribucije energije: iznad 250KVA
Faktor snage: ≥0,85
Kabel za napajanje: bakrena žica presvučena plastikom, svaka faza≥200 mm2žica za uzemljenje ≥ 95 mm2
