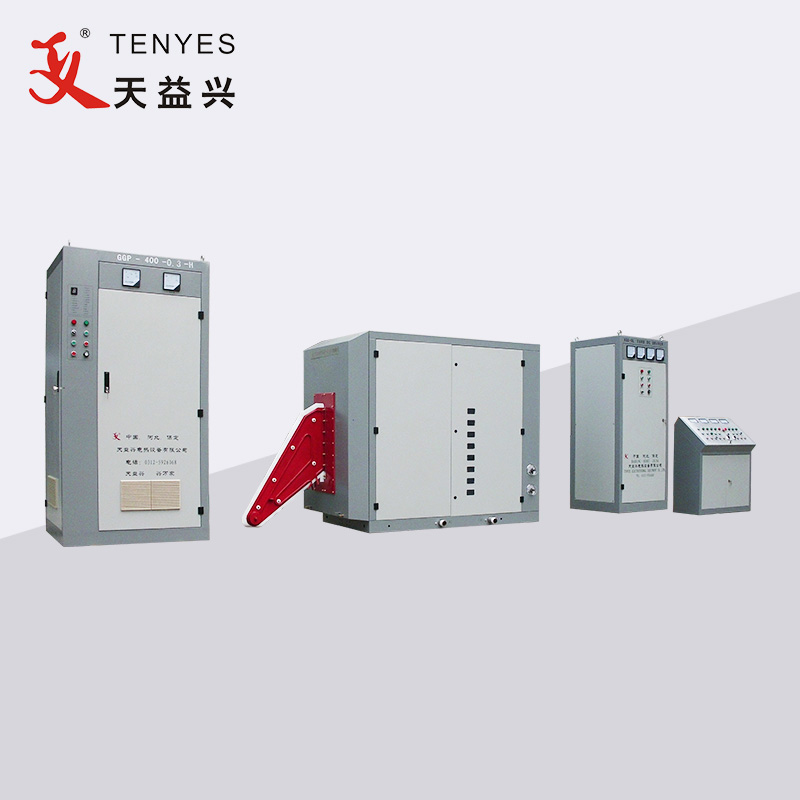

Visokofrekventni stroj za zavarivanje cijevi od 400 KW dizajniran je za induktivno zavarivanje ravnih šavova čeličnih cijevi. Cijeli set sastoji se od ispravljačkog ormara, inverterskog ormara, cirkulacijskog rashladnog sustava za meku vodu, silaznog transformatora, konzole i tako dalje.
U usporedbi s napajanjem s vakuumskom cijevi, visokofrekventni izvor napajanja u čvrstom stanju sadrži visok znanstveni i tehnološki sadržaj s bliskom kombinacijom jakog i slabog elektriciteta u krugu. Učinci koje donosi strukturna konfiguracija također se ne mogu zanemariti. Međutim, to ne znači da je teško održavati čvrsto napajanje visoke frekvencije. Također ne može ilustrirati održavanje čvrstog izvora energije koji zahtijeva vrlo napredno znanje i iskustvo. Naprotiv, zbog potpunog razmatranja ovih problema od strane dizajnera u ranoj fazi projektiranja, oni s jedne strane poboljšavaju pouzdanost i stabilnost napajanja u cjelini tako da se smanji mogućnost kvara ili da se ne postigne kvar; S druge strane, trudeći se više u praktičnom pronalaženju i pronalaženju tragova, čak i ako je oprema u kvaru, osoblje za održavanje korisnika također može brzo otkriti uzrok problema, liječeći simptomatski. U skladu sa stvarnom situacijom na gradilištima, dizajn primarnog ormarića je zapečaćena kutijasta struktura kako bi se spriječilo djelovanje prašine na uređaj na gradilištu. Evo nekih očitih značajki treće generacije čvrstog visokofrekventnog napajanja.
Nazivna izlazna snaga: 400kW
Način zavarivanja: indukcijski tip
Nazivni istosmjerni napon: 240V
Nazivna istosmjerna struja: 2000A
Nazivna frekvencija: 250KHZ
Ukupna učinkovitost: η≥85%
Napon napajanja: 3-fazni 380V/50Hz (oprema može raditi na naponu 380V±5%)
Kapacitet distribucije energije: ≥500kVA
Faktor snage: ≥0,85
Kabel za napajanje: svaka faza bakrenog kabela prekrivenog plastikom ≥400 mm², žica za uzemljenje ≥200 mm2
Opis |
Kompozicija / Model |
Kol. |
Visokofrekventno zavarivanje cijevi od 400KW mašina |

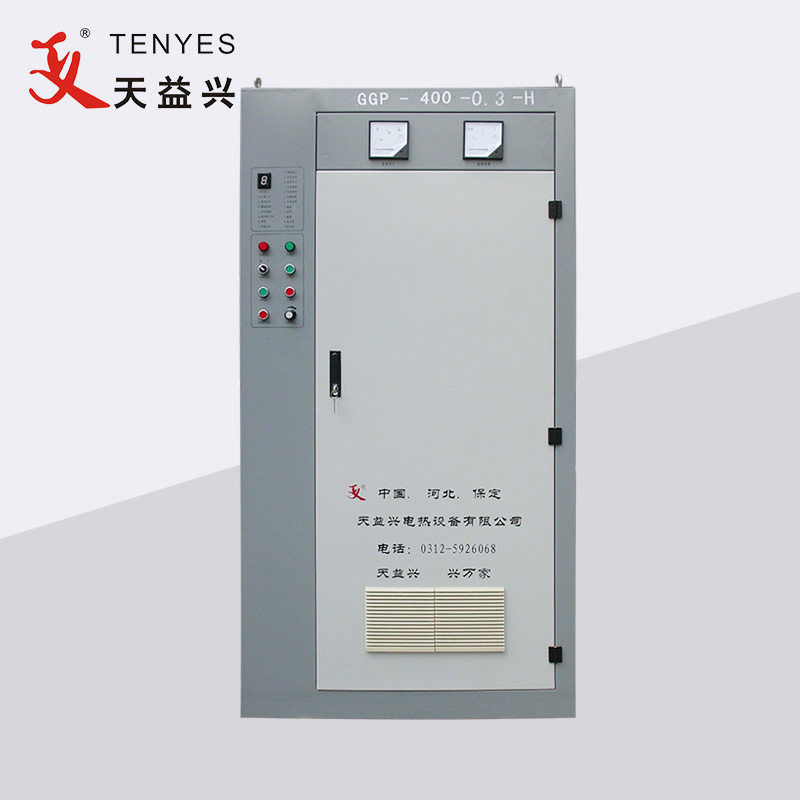

Ispravljački ormarić |
1 |

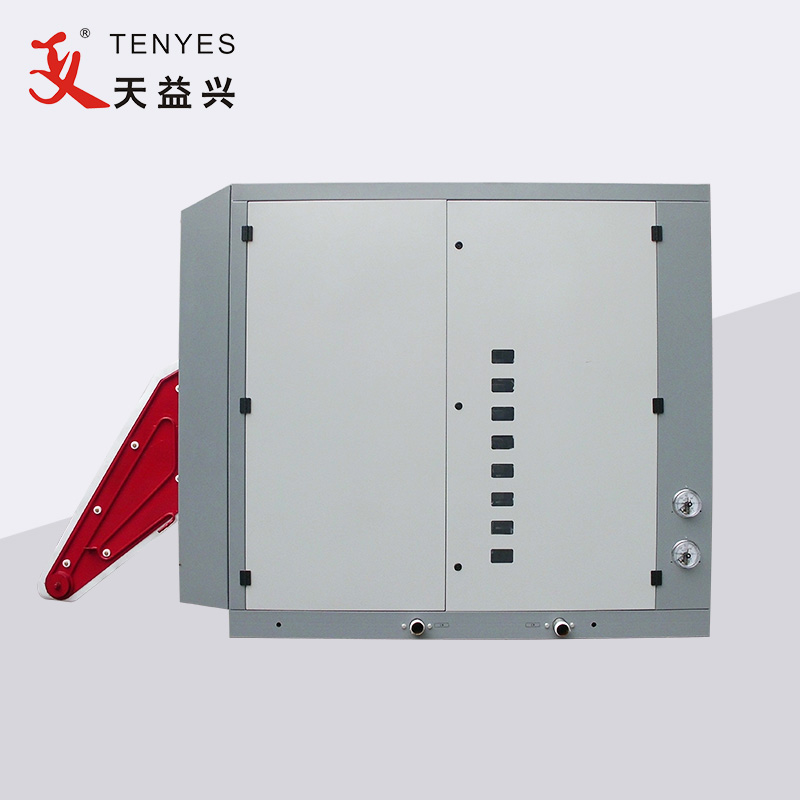

Inverter kabinet |
1 |
|
Klima uređaj |
1 |
|
konzola |
1 |
|

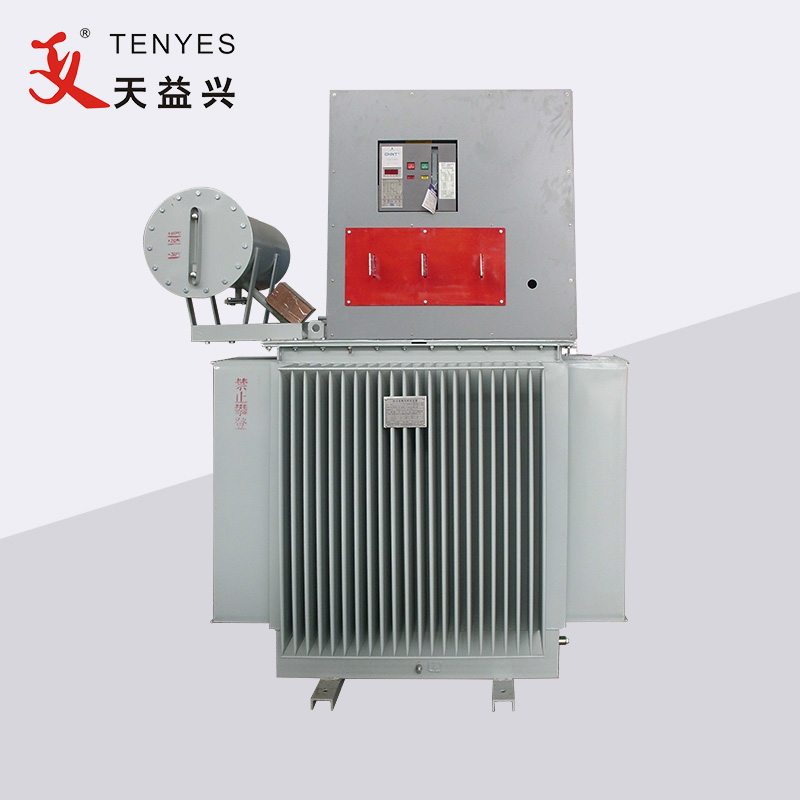

Transformator |
1 |
|
Sustav hlađenja voda-voda |
1 |
|
2-dimenzionalni nosač |
1 |
1. Jednostavan sklop i praktična instalacija
2. Potpuna zaštita i jednostavno održavanje
3. Male harmonijske smetnje i nema zagađenja električne mreže
4. Sigurno bez visokog tlaka i bez požara koji bi zahvatio čeličnu cijev pomoću indukcijske zavojnice
5. Visoka učinkovitost, očita ušteda energije, manje vode za hlađenje
6. Manje prskanja i dobra kvaliteta zavarivanja
