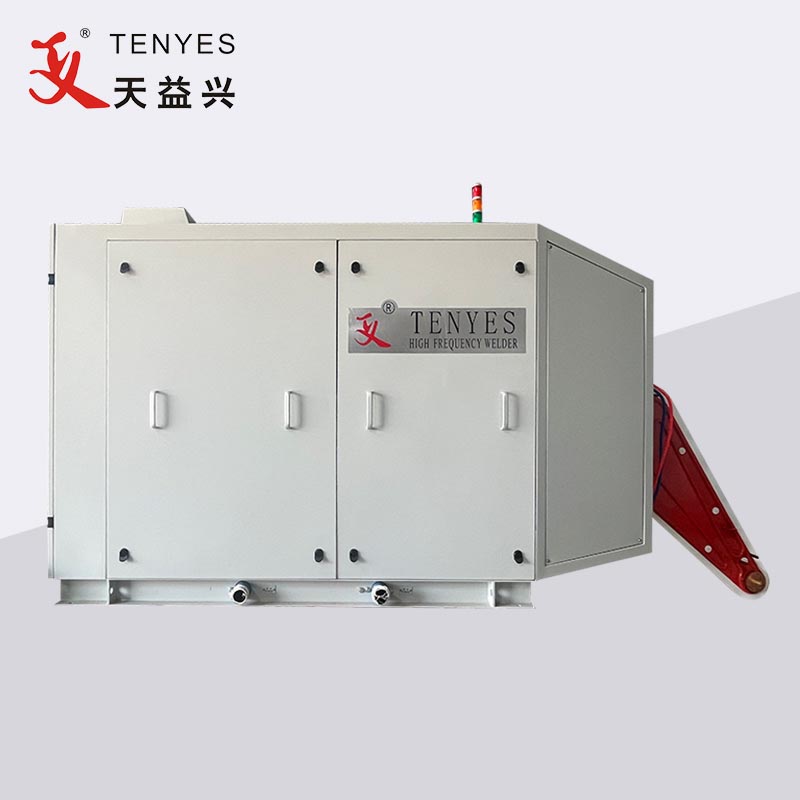

SiC-MOSFET uređaj za zavarivanje visokofrekventnih cijevi u čvrstom stanju

Kako se tehnologija poboljšavala, nedavno je za visokofrekventne zavarivače čvrstog stanja usvojen poluvodički materijal treće generacije koji se zove SiC-MOSFET.

The Third Generation Semiconductor Materials SiC-MOSFET Performance Characteristics

1. Otpornost na visoke temperature i visoke tlakove: SiC ima širok pojasni razmak oko 3 puta veći od Si, tako da može ostvariti energetske uređaje koji mogu raditi stabilno čak i pod uvjetima visoke temperature. Snaga izolacijskog probojnog polja SiC-a je 10 puta veća od Si-ja, tako da je moguće izraditi visokonaponske energetske uređaje s višom koncentracijom dopinga i tanjim pomičnim slojem debljine filma u usporedbi sa Si uređajima.

2. Minijaturizacija i mala težina uređaja: Uređaji od silicij karbida imaju veću toplinsku vodljivost i gustoću snage, što može pojednostaviti sustav rasipanja topline, kako bi se postigla minijaturizacija i mala težina uređaja.

3. Niski gubici i visoka frekvencija: radna frekvencija uređaja od silicij-karbida može doseći 10 puta veću od one uređaja na bazi silicija, a učinkovitost se ne smanjuje s povećanjem radne frekvencije, što može smanjiti gubitak energije za gotovo 50%; Istovremeno se zbog povećanja frekvencije smanjuje volumen perifernih komponenti kao što su induktivitet i transformatori, a smanjuje se volumen i trošak ostalih komponenti nakon sastava sustava.

SiC-MOSFET čvrsti visokofrekventni uređaj za zavarivanje cijevi Prednosti

1,60% niži gubitak od Si-MOSFET uređaja, učinkovitost zavarivačkog pretvarača povećava se za više od 10%, učinkovitost zavarivanja se povećava za više od 5%.

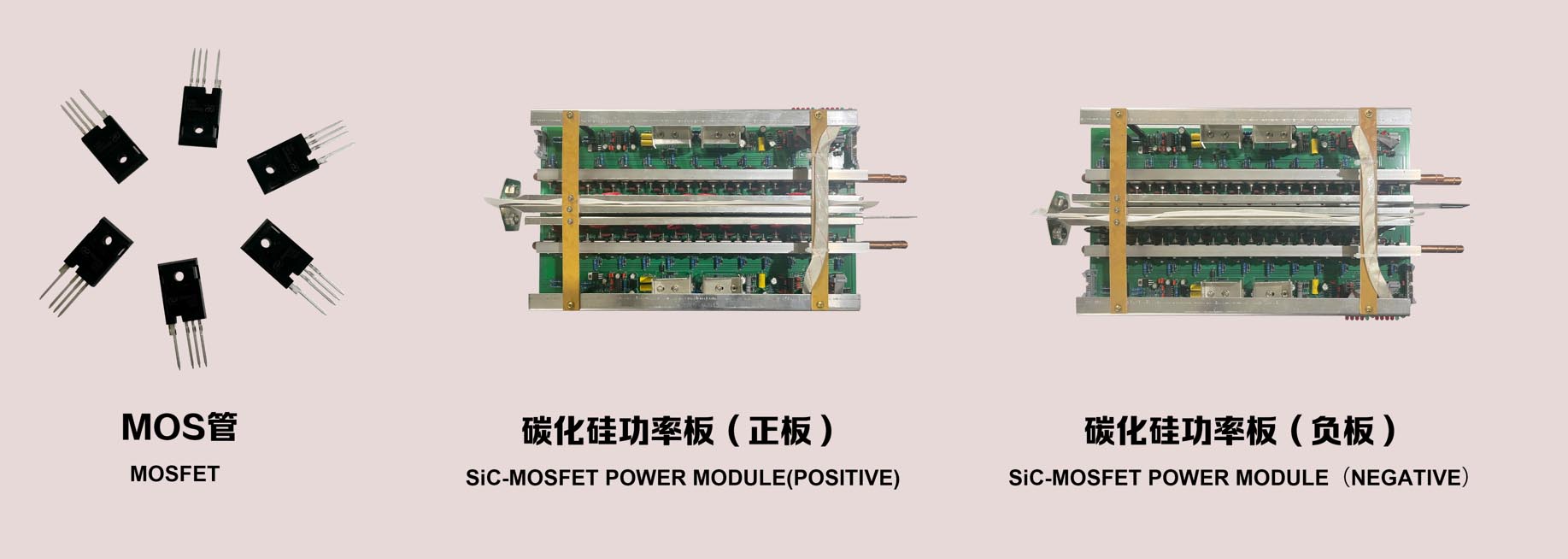

2. Gustoća snage jednog SiC-MOSFET-a je velika, sklopljena količina je u skladu s tim smanjena, što izravno smanjuje točke kvara i vanjsko elektromagnetsko zračenje, te poboljšava pouzdanost jedinice za napajanje pretvarača.

3.SiC-MOSFET otporni napon viši od izvornog Si-MOSFET-a, nazivni istosmjerni napon za zavarivač je u skladu s tim povećan pod premisom osiguranja sigurnosti (280VDC za paralelni rezonantni zavarivač i 500VDC za serijski rezonantni zavarivač). Faktor snage na strani mreže ≥ 0,94 .

4. Gubitak novog SiC-MOSFET uređaja je samo 40% od Si-MOSFET-a, pod određenim uvjetima hlađenja, frekvencija prebacivanja može biti veća, serijski rezonantni Si-MOSFET zavarivač usvaja tehnologiju udvostručenja frekvencije, usvaja SiC-MOSFET može izravno dizajnirati i proizvesti do Visokofrekventni zavarivač 600KHz.

5. Novi SiC-MOSFET zavarivač istosmjernog napona se povećava, faktor snage mreže je visok, izmjenična struja mala, harmonijska struja mala, kupčevi troškovi napajanja i distribucije uvelike su smanjeni, a učinkovitost napajanja je učinkovito poboljšana.
