Visokofrekventni zavarivač čvrstog stanja sa suhim transformatorom

Ovaj TENYES visokofrekventni aparat za zavarivanje s unutarnjim suhim transformatorom posebno je dizajniran za zavarivanje ravnih šavova cijevi.

Uključuje komponente velike snage američkih IR IRFP460 MOSFET-a i njemačkih IXYS Company DSEI60-06A dioda za brzi oporavak. Kondenzator C velike snage i zavojnica induktora L sačinjavaju strujni paralelni rezonantni krug visokog napona, koji ne treba izlazni transformator. Dakle, ne samo da poboljšava učinkovitost, već i povećava pouzdanost zavarivača.

TENYES SCR Inside Dry Transformator Solid State High Frequency Welder Uvod

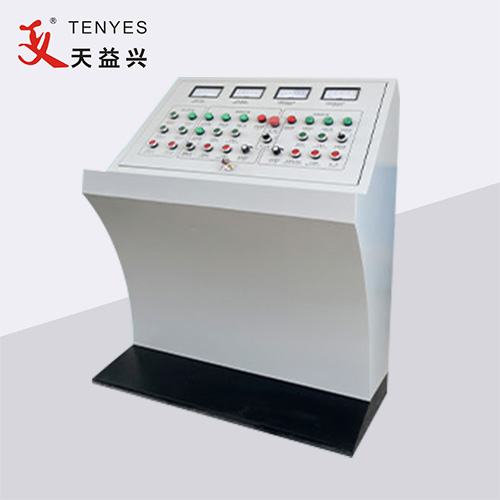

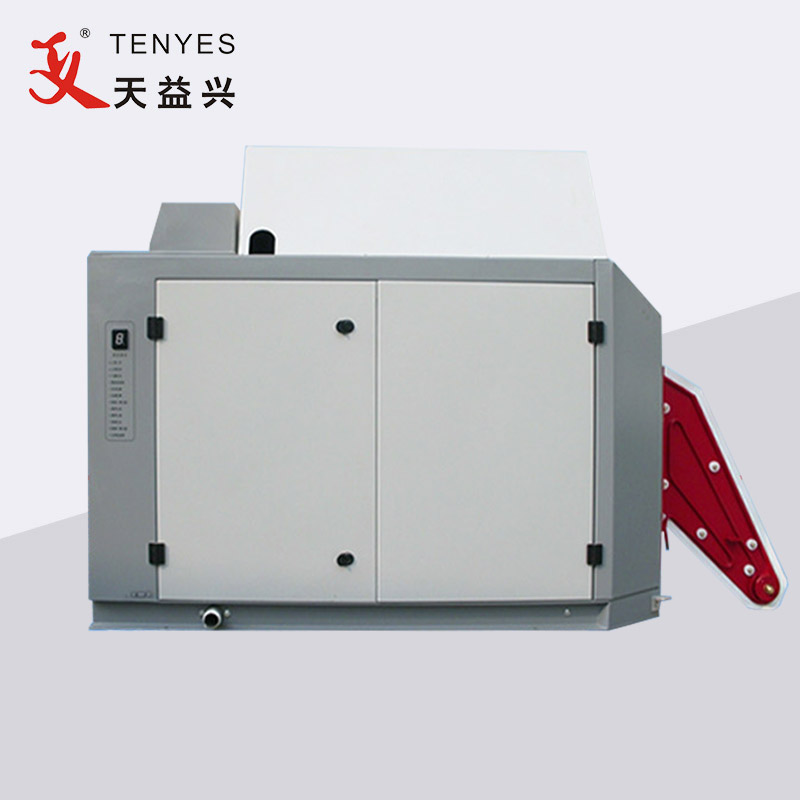

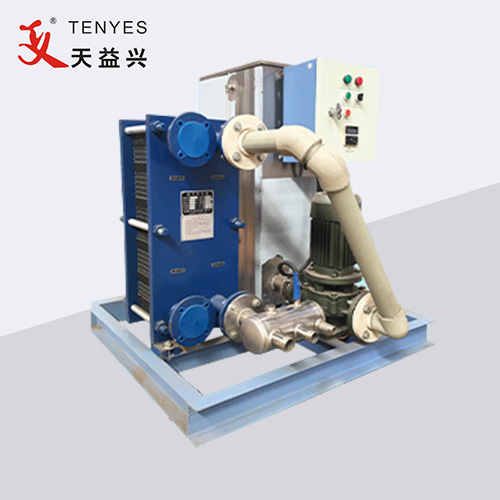

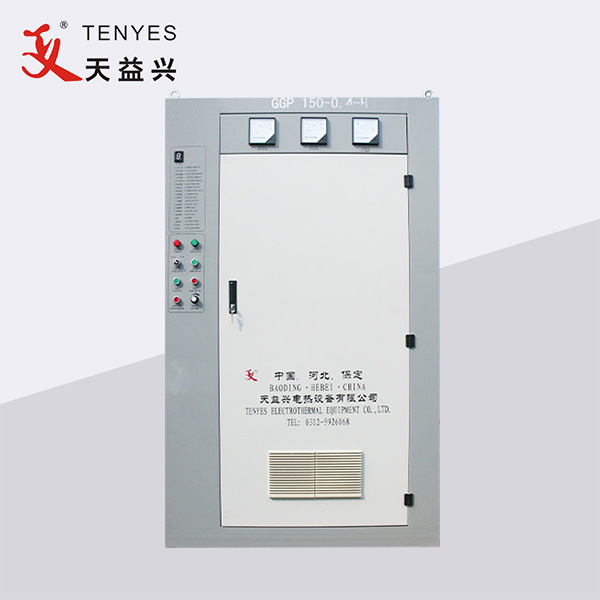

Ovaj TENYES SCR uređaj za visokofrekventni zavarivač čvrstog stanja s unutarnjim suhim transformatorom je najstabilniji uređaj za zavarivanje cijevi, a ovaj uređaj za zavarivanje ima jednogodišnje jamstvo. TENYES SCR visokofrekventni zavarivač čvrstog stanja s unutarnjim suhim transformatorom uglavnom se sastoji od ispravljačkog ormarića, inverterskog ormarića (uključujući klima uređaj), konzole, sustava za hlađenje i silaznog transformatora. Usvajamo tradiciju SCR ispravljačke tehnologije. Možemo proizvesti visokofrekventni zavarivač čvrstog stanja unutar suhog transformatora SCR od 50KW do 1200KW.

TENYES SCR unutar suhog transformatora Parametar visokofrekventnog zavarivača (specifikacija)

TENYES SCR Inside Dry Transformator Solid State High Frequency Welder Značajke i primjena

Zavarivač Opseg primjene visokofrekventnog zavarivača čvrstog stanja unutar suhog transformatora SCR:

Uglavnom se koristi za zavarivanje raznih vrsta uzdužnih čeličnih cijevi kao što su niskougljični čelik, čelik visoke čvrstoće, legirani čelik itd.

Značajke visokofrekventnog zavarivača u čvrstom stanju unutar suhog transformatora SCR:

1. Bez visokog napona, siguran, pouzdan i učinkovit.

2. Glavne komponente su proizvodi međunarodno poznatih marki, kao što su: IR, IXYS i Siemens, itd.

3. Upravljački krug s dvostrukom povratnom spregom napona i struje, stabilna regulacija, visoka preciznost, male smetnje.

4. Raspon snage je bezstupanjsko podesiv od 0-100%, sa sustavima zaštite od prenapona, prenapona i drugih kvarova.

5. Prikaz radnog statusa je digitalan, rad je jednostavan, a održavanje prikladno.

6. Kvaliteta zavarivanja je dobra, a širina i toplina zavara su ujednačeni.

TENYES SCR detalji o visokofrekventnom aparatu za zavarivanje unutarnjeg suhog transformatora

Osnovno načelo visokofrekventnog zavarivača čvrstog stanja unutar suhog transformatora SCR: nakon što transformator smanji običnu trofaznu izmjeničnu struju, ona ulazi u ormarić ispravljača i postaje kontinuirano podesiva istosmjerna struja nakon veza za ispravljanje, regulaciju napona i filtriranje ; Zatim ulazi u inverterski most (glavna komponenta napajanja koristi MOSFET tranzistor velike snage) i mijenja se u visokofrekventnu struju, koja se može koristiti za indukcijsko grijanje opskrbom korita opterećenja. Inverterska jedinica za napajanje ima modularnu strukturu, svaki par jedinica za napajanje može proizvesti više od 50 KW, a broj korištenih jedinica za napajanje razlikuje se ovisno o snazi ​​opreme. Korito je u obliku serijsko-paralelne mješovite rezonancije, nema visokog napona i nema izlaznog transformatora.
