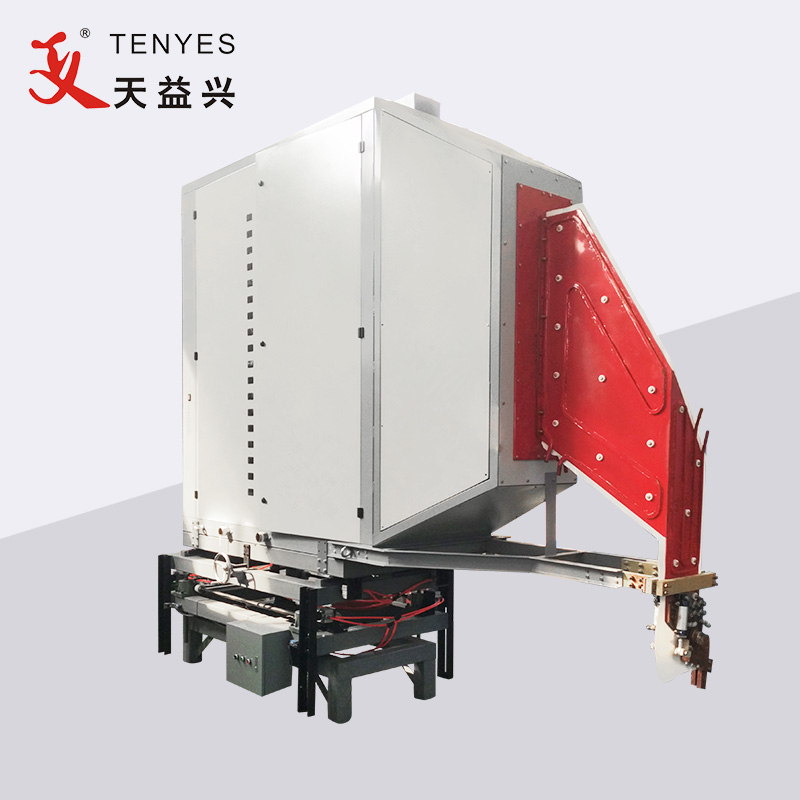

Visokofrekventni stroj za zavarivanje cijevi TENYES 800KW uglavnom se sastoji od silaznog uljnog transformatora, ispravljačkog ormarića, inverterskog ormarića, konzole, rashladnog sustava, nosača za potporni inverterski ormarić, ponekad također usklađenog s DC drajverom prema zahtjevima kupca.
TENYES 800KW visokofrekventni stroj za zavarivanje cijevi obične trofazne izmjenične struje (linijski napon 380V, frekvencija 50HZ) reducira se pomoću transformatora (linijski napon 200V, frekvencija 50HZ), ulazi u ispravljački ormarić, podvrgava se ispravljanju, regulaciji napona i filtriranju, i postaje kontinuirano podesiva DC snaga od 0 do 240V; Ponovno ulazeći u inverterski most (pomoću tranzistora velike snage MOSFET), postaje visokofrekventna struja, koja se može dovesti do utora opterećenja za indukcijsko grijanje. Inverterska jedinica za napajanje ima modularnu strukturu, a svaki par jedinica za napajanje može proizvesti snagu veću od 50 KW. Broj korištenih pogonskih jedinica varira ovisno o snazi opreme, a osnovna struktura opreme je ista bez obzira na njezinu veličinu. Utor je serijski paralelno hibridni rezonantni oblik, bez visokog napona i izlaznog transformatora. Broj jedinica napajanja koje se koriste u ovom uređaju je šesnaest parova.
Primjena |
Parametar rada |
Napajanje |
|||
Čelična cijev OD |
Φ165-Φ508 |
Nazivna snaga |
800kW |
Oblik napajanja |
3AC380±5% |
Debljina čelične trake |
3,0-10,0 |
Nazivni istosmjerni napon |
240V |
||
Način zavarivanja |
Indukcijski ili kontaktni tip |
Nazivna istosmjerna struja |
4000A |
Kapacitet distribucije električne energije |
Veći od 1000KVA |
Nazivna frekvencija |
200 KHZ |
Faktor snage |
≥0,85 |
||
Brzina zavarivanja |
10-20 (m) |
Učinkovitost |
≥85% |
Kabel za napajanje |
Svaka faza bakrene žice presvučene plastikom≥800 mm² Žica za uzemljenje ≥400 mm² |
