Visokofrekventni stroj za zavarivanje cijevi od 500 KW

TENYES je vodeći proizvođač visokofrekventnih strojeva za zavarivanje cijevi u Kini. S više od 20 godina iskustva na tom području, TENYES je postao dobavljač od povjerenja za tvrtke i izvođače koji traže pouzdan izvor visokofrekventnih strojeva za zavarivanje. TENYES pruža izvrsnu uslugu nakon prodaje i tehničku podršku kako bi svojim klijentima omogućio jednostavno upravljanje zavarivačem. Visokofrekventni stroj za zavarivanje cijevi od 500 KW ima više od 20 vrsta zaštitnih mjera postavljenih na cijelom stroju kako bi se maksimizirala stabilnost opreme i spriječilo oštećenje opreme. Sve alarmne informacije obrađuje upravljačka ploča i šalje ih u PLC sustav. Putem zaslona, osoblje za održavanje može lako razumjeti uzrok kvara opreme i kako se nositi s njim.

Pošaljite upit

Opis proizvoda

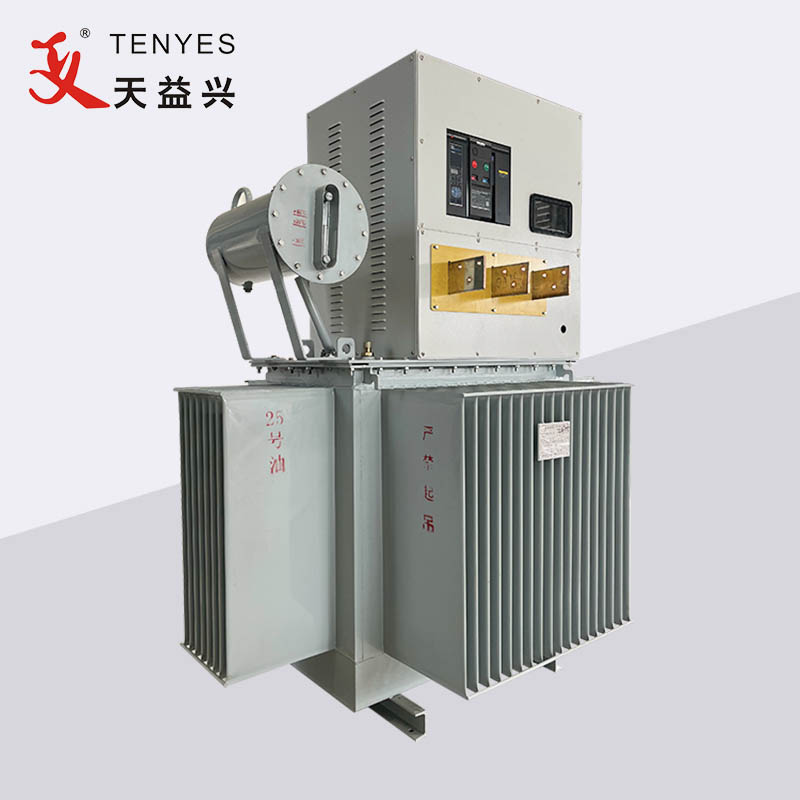

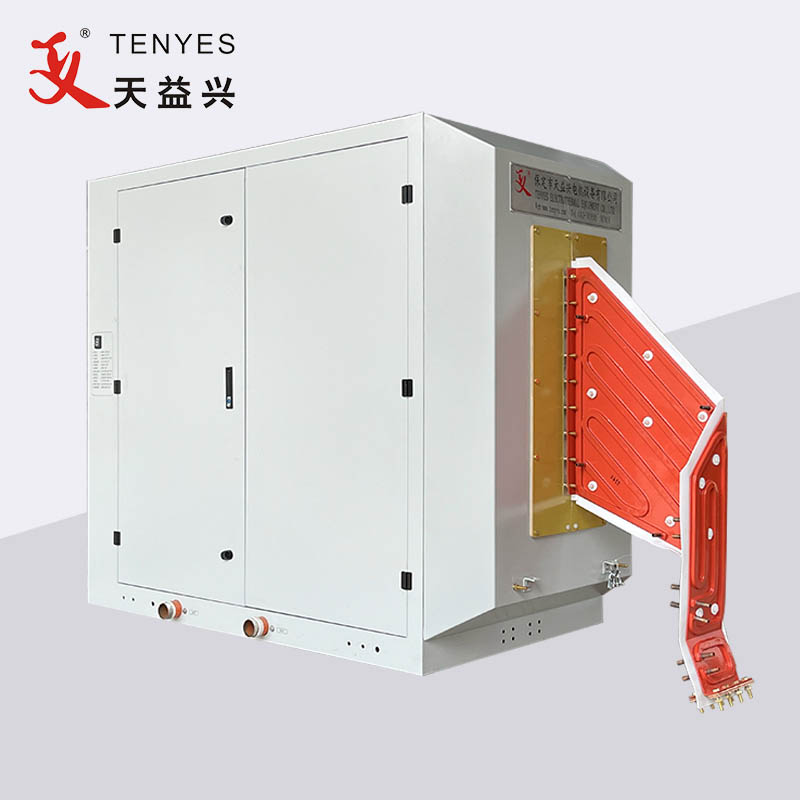

Oprema se uglavnom sastoji od transformatora, ispravljačkog ormara i inverterskog ormara. Uglavnom se koristi u proizvodnim linijama visokofrekventnih ravnih zavarenih cijevi.

Princip rada visokofrekventnog stroja za zavarivanje cijevi od 500 KW:

Obična trofazna izmjenična struja (mrežni napon 380 V, frekvencija 50 HZ) reducira se pomoću transformatora (mrežni napon 200 V, frekvencija 50 HZ), ulazi u ispravljački ormar, podvrgava se ispravljanju, regulaciji napona i filtriranju i postaje kontinuirano podesiva istosmjerna snaga od 0 na 240V; Ponovno ulazeći u inverterski most (pomoću tranzistora velike snage MOSFET), postaje visokofrekventna struja, koja se može dovesti do utora opterećenja za indukcijsko grijanje.

Inverterska jedinica za napajanje ima modularnu strukturu, a svaki par jedinica za napajanje može proizvesti snagu veću od 50 KW. Broj korištenih pogonskih jedinica varira ovisno o snazi opreme, a osnovna struktura opreme je ista bez obzira na njezinu veličinu. Utor je serijski paralelno hibridni rezonantni oblik, bez visokog napona i izlaznog transformatora. Broj jedinica napajanja koje se koriste u ovom uređaju je deset parova.

Glavne prednosti ovog visokofrekventnog stroja za zavarivanje cijevi od 500 KW su:

1. Bez visokog napona, siguran, pouzdan i učinkovit.

2. Sve glavne komponente su uvezeni proizvodi tvrtki kao što su IR, IXYS i Siemens.

3. Usvajanje modulacije širine pulsa ili kruga regulacije napona kontroliranog mikroračunalom, stabilne regulacije, visoke točnosti i niskih harmonijskih smetnji.

4. Raspon snage je beskonačno podesiv od 0 do 100%, i ima sustave zaštite od grešaka kao što su prenapon i prenapon.

5. Digitalni prikaz statusa rada, jednostavan rad i praktično održavanje.

6. Dobra kvaliteta zavarivanja, ujednačena širina i toplina zavara, s malo unutarnjih i vanjskih neravnina.

Primjena		Parametar rada		Zahtjev za napajanje
Čelična cijev OD	Φ114-Φ219	Nazivna snaga	500kW	Oblik napajanja	3AC 380±5%
Debljina čelične trake	4,0-10,0	Nazivni istosmjerni napon	240V
Način zavarivanja	Indukcijski ili kontaktni tip	Nazivna istosmjerna struja	2500A	Kapacitet napajanja	Veći od 600KVA
		Nazivna frekvencija	200 KHZ	Faktor snage	≥0,85
Brzina zavarivanja	10-20 (m)	Učinkovitost	≥85%	Kabel za napajanje	plastika-bakar≥500mm² Kabel za uzemljenje≥250 mm²
		Izlazna HF snaga	≥500kW
