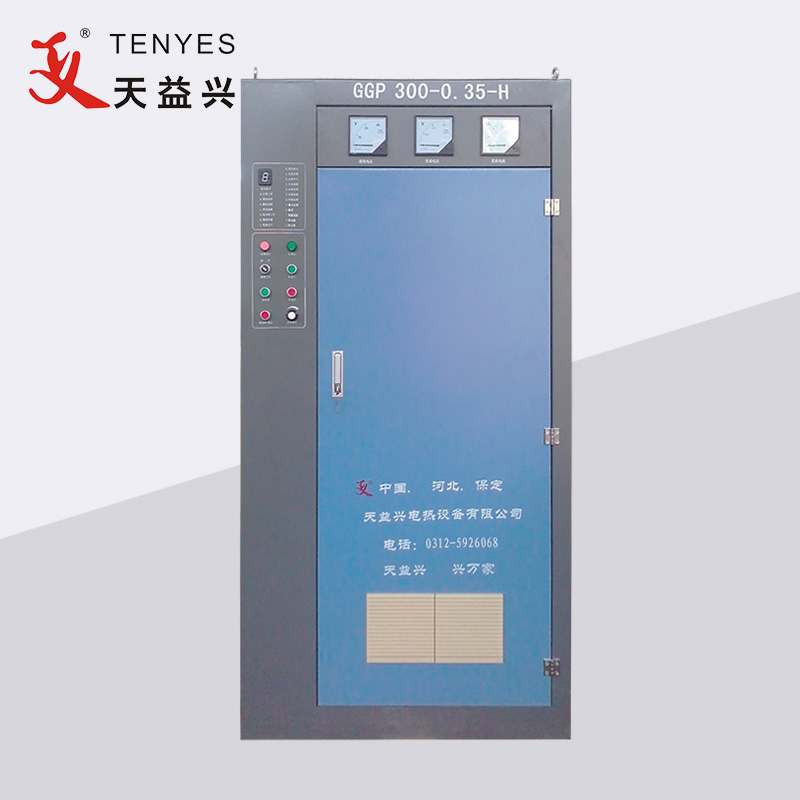

Visokofrekventni stroj za zavarivanje cijevi TENYES 300KW dizajniran je za indukcijsko zavarivanje ravnih šava čeličnih cijevi. Cijeli set zavarivača sastoji se od ormara za ispravljanje, ormara s inverterom (ormarić s prorezima), cirkulacijskog sustava hlađenja za meku vodu, silaznog transformatora, središnje upravljačke konzole, izlazne sabirnice, indukcijskog/kontaktnog sustava za zavarivanje itd. Poluprovodnički visokofrekventni aparat za zavarivanje dizajniran je prema kontinuiranim operacijama. I instruktor ima tri okreta ili jedan krug.
Izlazna snaga jednoslojnog modula napajanja je veća od 60 KW, usvajajući 3 sloja modula napajanja (za razliku od 150 KW) paralelno s cijelim strojem. Nazivna radna frekvencija je 350 KHz. Maksimalna izlazna snaga cijelog stroja može doseći 180 KW. Isti moduli napajanja mogu se međusobno mijenjati.
1. Primjena:
①Promjer čelične cijevi: φ42-φ90
②Debljina: 1,6-3,2
③Način zavarivanja: indukcijski tip
④Brzina zavarivanja: 40-100mpm
2. Radni parametar:
①Nazivna izlazna snaga: 300KW
②Nazivni istosmjerni napon: 240V
③Nazivna istosmjerna struja: 1500A
④Nazivna frekvencija: 300KHZ
⑤Cjelokupna učinkovitost: ≥85%
⑥izlazna visokofrekventna snaga: ≥300KW
3. Napajanje:
①Raspodjela napajanja: 380±5% (3-fazni 4-linijski AC, linijski napon 380±5%)
②Kapacitet distribucije energije: ≥360KVA
③Faktor snage: ≥0,85
④Kabel za napajanje: svaka faza bakrenog kabela prekrivenog plastikom ≥300 mm², žica za uzemljenje ≥150 mm2
