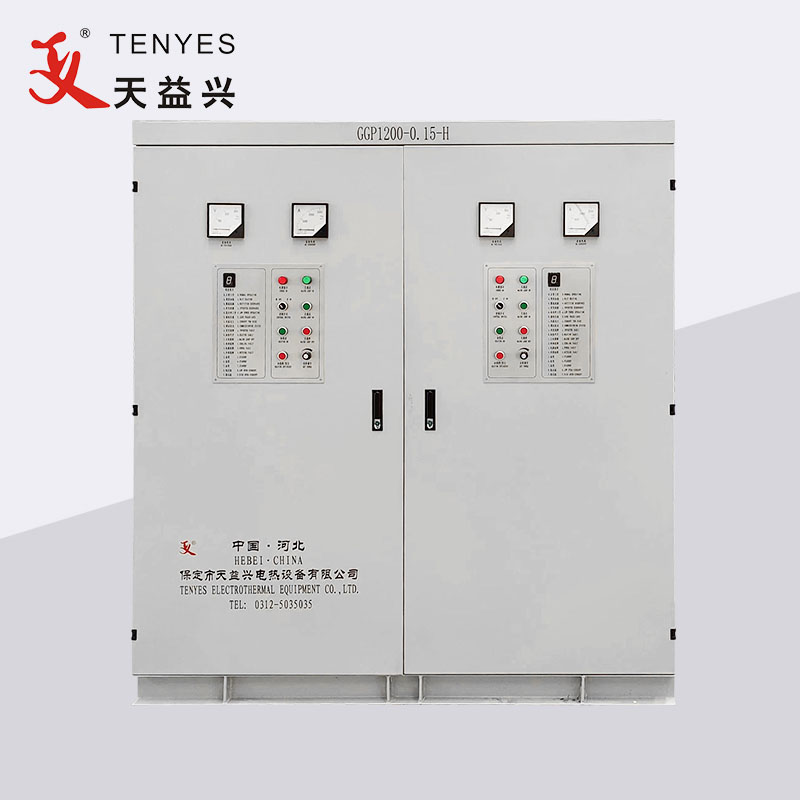

1200KW visokofrekventni stroj za zavarivanje cijevi

TENYES 1200KW visokofrekventni stroj za zavarivanje cijevi uglavnom se sastoji od silaznog uljnog transformatora, ormarića ispravljača, ormarića invertera, konzole, sustava za hlađenje, nosača za kabinet potpornog invertera, ponekad također usklađenog s DC drajverom prema zahtjevima kupca.

Pošaljite upit

Opis proizvoda

TENYES 1200KW Visokofrekventni stroj za zavarivanje cijevi Obična trofazna izmjenična struja (mrežni napon 380V, frekvencija 50HZ) reducira se transformatorom (mrežni napon 200V, frekvencija 50HZ), ulazi u ormar ispravljača, podvrgava se ispravljanju, regulaciji napona i filtriranju, i postaje kontinuirano podesiva istosmjerna snaga od 0 do 240V; Ponovno ulazeći u inverterski most (pomoću tranzistora velike snage MOSFET), postaje visokofrekventna struja, koja se može dovesti do utora opterećenja za indukcijsko grijanje. Inverterska jedinica za napajanje ima modularnu strukturu, a svaki par jedinica za napajanje može dati snagu veću od 50 KW. Broj korištenih pogonskih jedinica varira ovisno o snazi opreme, a osnovna struktura opreme je ista bez obzira na njezinu veličinu. Utor je serijski paralelno hibridni rezonantni oblik, bez visokog napona i izlaznog transformatora. Broj jedinica napajanja koje se koriste u ovom uređaju je šesnaest parova.

Parametar stroja za zavarivanje cijevi visoke frekvencije TENYES 1200KW (specifikacija)

Primjena		Parametar rada		Napajanje
Čelična cijev OD	Φ273-Φ406	Nazivna snaga	1200kW	Oblik napajanja	3AC 380±5%
Debljina čelične trake	8,0-10,0	Nazivni istosmjerni napon	240V	Oblik napajanja	3AC 380±5%
Način zavarivanja	Indukcijski ili kontaktni tip	Nazivna istosmjerna struja	5000A	Kapacitet distribucije električne energije	Veći od 1500KVA
Način zavarivanja	Indukcijski ili kontaktni tip	Nazivna frekvencija	150KHZ	Faktor snage	≥0,85
Brzina zavarivanja	10-20 (m)	Učinkovitost	≥85%	Kabel za napajanje	Svaka faza bakrene žice presvučene plastikom ≥1200 mm² Žica za uzemljenje ≥400 mm²
