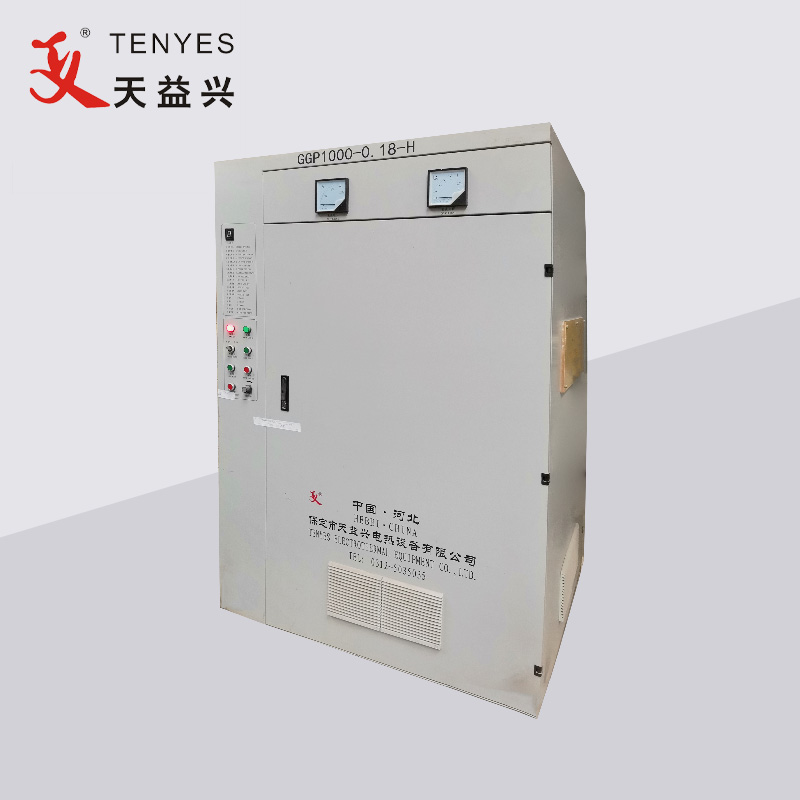

Visokofrekventni stroj za zavarivanje cijevi od 1000 KW

TENYES 1000KW visokofrekventni stroj za zavarivanje cijevi uglavnom se sastoji od silaznog uljnog transformatora, ormara za ispravljač, ormarića za inverter, konzole, rashladnog sustava, nosača za kabinet za potporu invertera, ponekad također usklađenog s DC drajverom prema zahtjevima kupca.

Pošaljite upit

Opis proizvoda

TENYES 1000KW Visokofrekventni stroj za zavarivanje cijevi Uobičajena trofazna izmjenična struja (mrežni napon 380V, frekvencija 50HZ) reducira se pomoću transformatora (mrežni napon 200V, frekvencija 50HZ), ulazi u ormar ispravljača, podvrgava se ispravljanju, regulaciji napona i filtriranju, i postaje kontinuirano podesiva DC snaga od 0 do 240V; Ponovno ulazeći u inverterski most (pomoću tranzistora velike snage MOSFET), postaje visokofrekventna struja, koja se može dovesti do utora opterećenja za indukcijsko grijanje. Inverterska jedinica za napajanje ima modularnu strukturu, a svaki par jedinica za napajanje može proizvesti snagu veću od 50 KW. Broj korištenih pogonskih jedinica varira ovisno o snazi opreme, a osnovna struktura opreme je ista bez obzira na njezinu veličinu. Utor je serijski paralelno hibridni rezonantni oblik, bez visokog napona i izlaznog transformatora. Broj jedinica napajanja koje se koriste u ovom uređaju je šesnaest parova.

Parametar stroja za zavarivanje cijevi visoke frekvencije TENYES 1000KW (specifikacija)

Primjena		Operacija parametar		Vlast Opskrba
Željezo cijevi OD	Φ273-Φ406	Ocijenjen vlast	1000kW	Vlast obrazac za opskrbu	3AC 380±5%
Željezo debljina trake	8,0-10,0	Ocijenjen Istosmjerni napon	240V	Vlast obrazac za opskrbu	3AC 380±5%
Zavarivanje način rada	Indukcija ili tip kontakta	Ocijenjen Istosmjerna struja	5000A	Vlast kapacitet distribucije	Veći od 1500KVA
Zavarivanje način rada	Indukcija ili tip kontakta	Ocijenjen frekvencija	150KHZ	Vlast faktor	≥0,85
Zavarivanje ubrzati	10-20 (m)	Učinkovitost	≥85%	Vlast dovodni kabel	Svaki faza bakrene žice presvučene plastikom ≥1000 mm² Tlo žica ≥400 mm²
